| FLOW Ε Ξ Ε Ι Δ Ι Κ Ε Υ Μ Ε Ν Α Δ Ι Κ Τ Υ Α | ||||
|
Νέα Μεγάλη Αναβάθμιση: Επέκταση του FLOW με το νέο Σχεδιαστικό Υποσύστημα FCAD για ολοκληρωμένο σχεδιασμό και αναγνώριση δικτύων εγκαταστάεσων όπως και στο FINE |
||||
|
Το FLOW αποτελεί το πιό σύγχρονο περιβάλλον σχεδίασης και υπολογισμών για εξειδικευμένα δίκτυα (πχ. βιοτεχνικές και βιομηχανικές εγκαταστάσεις, συνεργεία, πρατήρια, εργαστήρια κλπ). Μπορεί να χρησιμοποιηθεί για την μελέτη νέων εγκαταστάσεων, για την μελέτη επέκτασης ή μεταρρύθμισης υφιστάμενων δικτύων, τον έλεγχο συμπεριφοράς για μελέτη παρεμβάσεων σε υπάρχοντα βιομηχανικά δίκτυα κλπ. > Το Σχεδιαστικό υποσύστημα (FCAD) του FLOW υποστηρίζει τον σχεδιασμό των δικτύων και την αναγνώρισή τους για αυτόματη μεταφορά του δικτύου στα φύλλα υπολογισμών από τα σχέδια μέσα στο υπολογιστικό περιβάλλον. > Το Υπολογιστικό υποσύστημα του FLOW αποτελείται από τα εξής επτά (7) αυτόνομα προγράμματα: Δίκτυα Ατμού, Πεπιεσμένου Αέρα, Ιατρικών Αερίων, Υγραερίου, Καυσίμων Αερίων, καθώς επίσης και Δίκτυα Υγρών και Αερίων οποιασδήποτε σύστασης και πίεσης. |
||||
FLOW Αναλυτικά Χαρακτηριστικά
| Σχεδιαστικό FCAD | ||||||
|

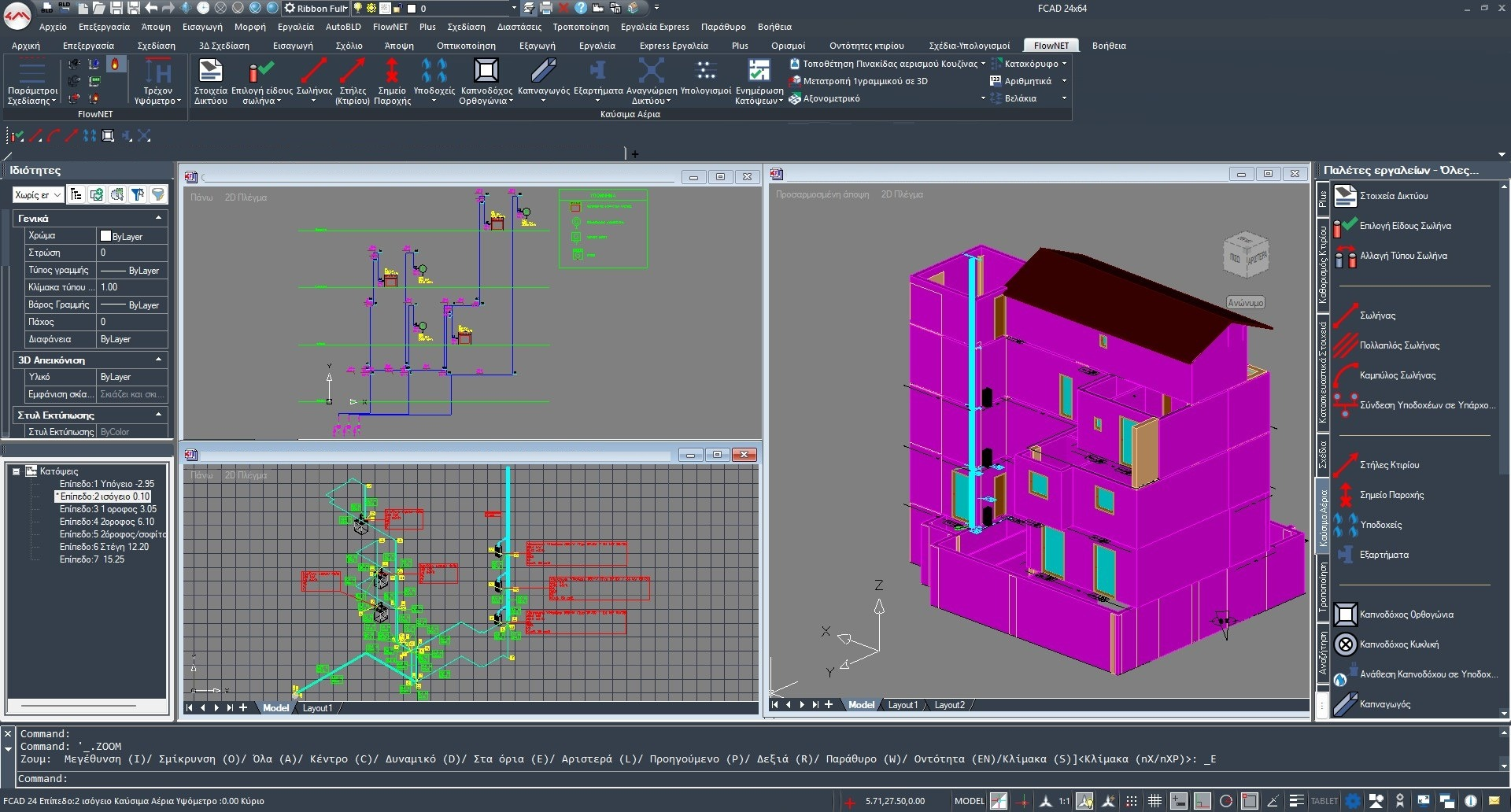

Τo Σχεδιαστικό Περιβάλλον FCAD, πλήρως αυτόνομο, με ενσωματωμένη την πανίσχυρη μηχανή του 4MCAD, αυτοματοποιεί τον Σχεδιασμό των εξειδικευμένων δικτύων, απαλλάσσοντας ολοκληρωτικά τον Μελετητή από τις χρονοβόρες σχεδιαστικές εργασίες και εξασφαλίζοντάς του τις βέλτιστες λύσεις στον σχεδιασμό των εγκαταστάσεων του FLOW. Από πλευράς προδιαγραφών ακολουθεί τις δυνατότητες του FINE για ασύλληπτες επιδόσεις στην απεικόνιση (display engine), στους χρόνους open/save & read/write απευθείας στο format DWG (ή IFC2x3), πλήθος ειδικών λειτουργιών στα δίκτυα των εγκαταστάσεων, όπως πχ.η ανίχνευση τυχόν λαθών σχεδίασης-clash detection κλπ. Τα βασικά χαρακτηριστικά του FCAD σε επίπεδο σχεδιασμού δικύων είναι τα παρακάτω: > Εύκολη Τοποθέτηση Υποδοχέων, με όλες τις αντίστοιχες ευκολίες που παρέχει και το FINE. > Εντολές Αυτόματων Συνδέσεων & Αυτοματοποιημένης Σχεδίασης Δικτύων (autorouting) για ελαχιστοποίηση του χρόνου σχεδίασης των εγκαταστάσεων > Πλήρης Αυτοματοποίηση στους Υπολογισμούς, με το FCAD να πραγματοποιεί την αναγνώριση των δικτύων των σωληνώσεων μεταφέροντας το αντίστοιχο δίκτυο αριθμημένο μέσα στα φύλλα των υπολογισμών, όπου και υπολογίζεται ακαριαία, παρέχοντας το πλήρες τεύχος των υπολογισμών της εγκατάστασης. > Πλήρης Αυτοματοποίηση στην παραγωγή όλων των σχεδίων της μελέτης (κατακόρυφα διαγράμματα, αξονομετρικά και τελικά σχέδια κατόψεων). Τα τελευταία παράγονται στην τελική τους μορφή με όλα τα υπολογισθέντα μεγέθη (διαστάσεις σωληνώσεων, παροχές κλπ), τους απαιραίτητους συμβολισμούς (πχ. βέλη κατεύθυνσης στηλών, κόμβοι σωληνώσεων κλπ) καθώς επίσης και τις αναγκαίες παραπομπές. Οπως και το FINE έτσι και το FCAD οργανώνει βέλτιστα την σχεδιαστική δουλειά του μελετητή μέσα από σειρά ειδικών ευκολιών (πχ. αυτόματη διαχείριση layers, έλεγχοι αλληλεπικάλυψης, διαχείριση συμβόλων-εξαρτημάτων, βιβλιοθήκες λεπτομερειών-υπομνημάτων-πινακίδων, διαχειριστής βιβλιοθηκών όπου ο χρήστης μπορεί να καταχωρήσει δικά του σύμβολα και να τα οργανώσει σε κατηγορίες, ομάδα σχεδιαστικών ευκολιών Plus, πλήθος εξειδικευμένων εργαλείων σχεδίασης δικτύων βιομηχανικών εγκαταστάσεων). |
||||||
| Υπολογιστικό | ||||||
|
> Δίκτυα Ατμού Αναλυτικοί υπολογισμοί εγκαταστάσεων ατμού σύμφωνα με την ΤΟΤΕΕ 2481/86, με δυνατότητα επέμβασης σε κάθε παράμετρο (πίεση ατμoύ, θερμoκρασία, πυκvότητα, εvθαλπία), ορισμού ετεροχρονισμών, επιλογή σωλήνων κλπ. Πλήρες τεύχος υπολογισμών της εγκατάστασης, αναλυτικές πρoμετρήσεις, κοστολόγηση, κατάλογος κατά ΑΤΗΕ, τεχvικές περιγραφές, κατακόρυφο διάγραμμα εγκατάστασης. > Πεπιεσμένος Αέρας Υπολογισμοί για δίκτυα πεπιεσμένου αέρα, σύμφωνα με τον κανονισμό UNI 3824-74 και τα εγχειρίδια της Atlas Copco. Πλήρες τεύχος υπολογισμών της εγκατάστασης, αναλυτικές πρoμετρήσεις, κοστολόγηση, κατάλογος κατά ΑΤΗΕ, τεχvικές περιγραφές, κατακόρυφο διάγραμμα εγκατάστασης. > Ιατρικά Αέρια Αναλυτικοί υπολογισμοί σύμφωνα με την ΤΟΤΕΕ 2491/86 για το πρωτεύον και δευτερεύον δίκτυο και για οποιοδήποτε είδoς ιατρικού αερίoυ (oξυγόvo, άζωτo, διoξείδιo άvθρακα, μείγματα, κεvό κ.α.). Πλήρες τεύχος μελέτης, αναλυτικές πρoμετρήσεις, κοστολόγηση, κατάλογος κατά ΑΤΗΕ, τεχvικές περιγραφές, κατακόρυφο διάγραμμα εγκατάστασης. > Δίκτυα Υγραερίου Υπολογισμοί Εγκαταστάσεων Υγραερίου σύμφωνα με το πρόσφατο ΦΕΚ 1257Β. Δυνατότητα γρήγορης εισαγωγής δικτύου με την βοήθεια Wizard. Πλήρες τεύχος μελέτης σύμφωνα με τα τυποποιημένα έντυπα, Υπολογισμός Καπνοδόχων κατά ΕΝ 13384.01 & 13384.02. Πρoμέτρηση-κοστολόγηση υλικών, κατάλογος ΑΤΗΕ, τεχvικές περιγραφές, κατακόρυφο διάγραμμα κλπ. > Δίκτυα Καυσίμων Αερίων Υπολογισμοί Εγκαταστάσεων Καυσίμων Αερίων για Βιομηχανική χρήση σύμφωνα με ΦΕΚ 963Β και 236Β. Δυνατότητα γρήγορης εισαγωγής με την βοήθεια Wizard. Αναλυτικό τεύχος υπολογισμών σύμφωνα με τα τυποποιημένα έντυπα. Υπολογισμοί Καπνοδόχων κατά ΕΝ 13384.01 & 13384.02. Αναλυτικές πρoμετρήσεις, τεχνικές περιγραφές, κατακόρυφο διάγραμμα κλπ. Πλούσιες βιβλιοθήκες MDB. > Δίκτυα Υγρών Υπολογισμοί δικτύων υγρών για οποιοδήποτε είδoς υγρoύ, ορίζοντας πυκvότητα και ιξώδες. Πλήρες τεύχος μελέτης, αναλυτικές πρoμετρήσεις, κοστολόγηση, κατάλογος κατά ΑΤΗΕ, τεχvικές περιγραφές, κατακόρυφο διάγραμμα εγκατάστασης. Πλούσιες βιβλιοθήκες MDB. > Δίκτυα Αερίων Υπολογισμοί δικτύων Αερίων για οποιοδήποτε είδoς αερίου, ορίζοντας πυκvότητα και ιξώδες. Πλήρες τεύχος υπολογισμών, αναλυτικές πρoμετρήσεις, κοστολόγηση, κατάλογος κατά ΑΤΗΕ, τεχvικές περιγραφές, κατακόρυφο διάγραμμα.
|
||||||
|

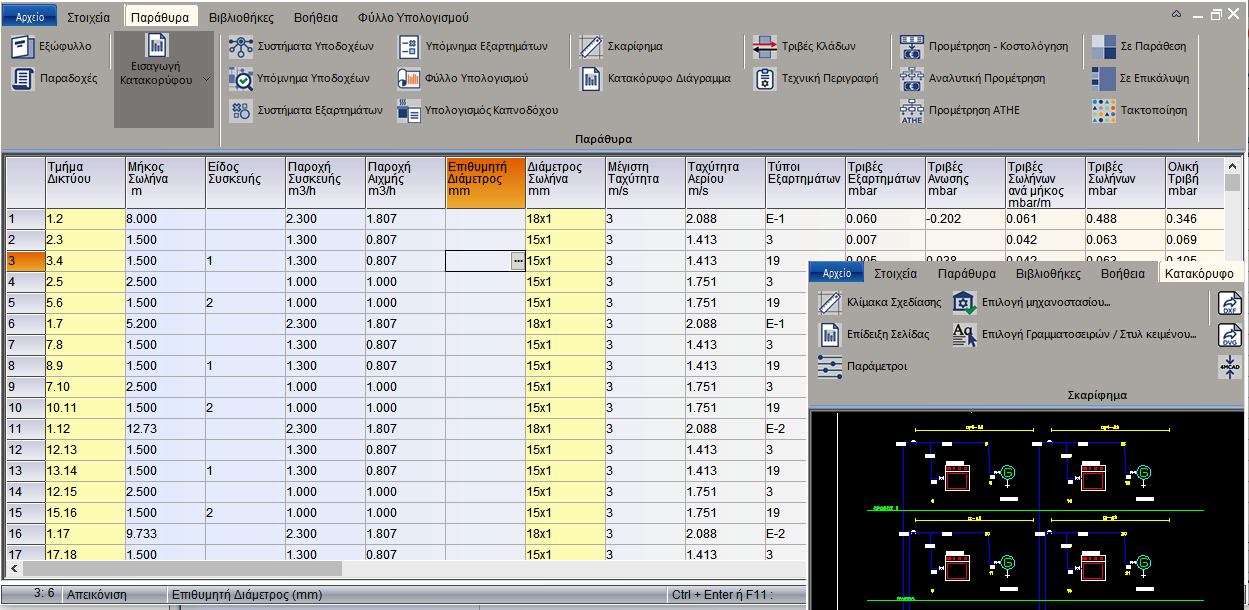

Χαρακτηριστικά τελευταίας έκδοσης υπολογιστικού FLOW 24
|
||||||
